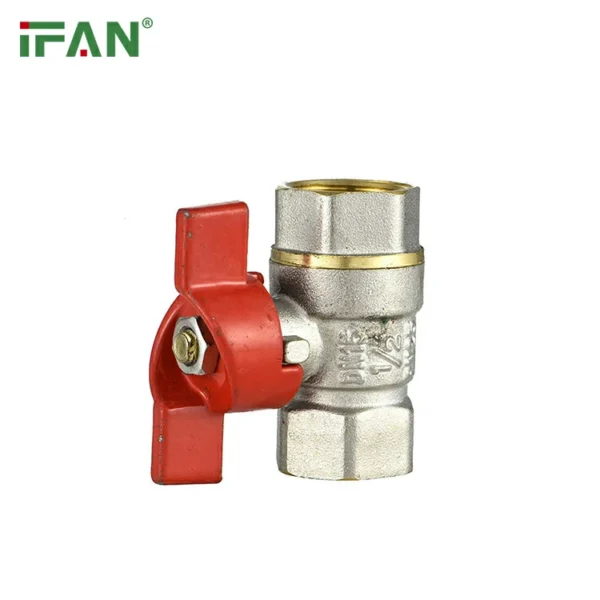

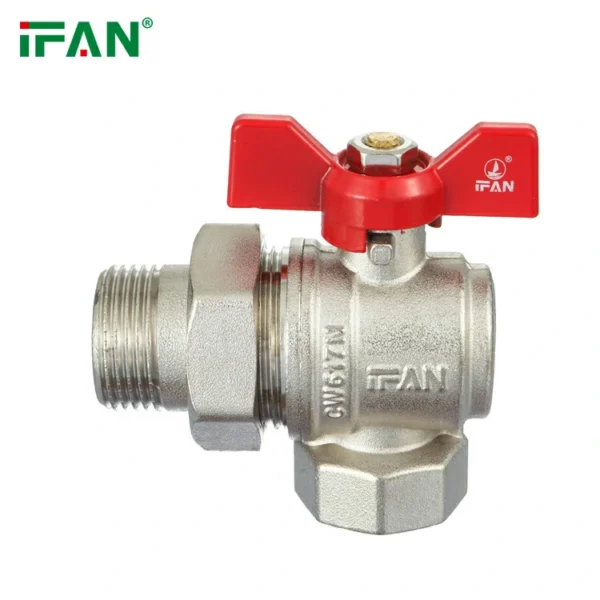

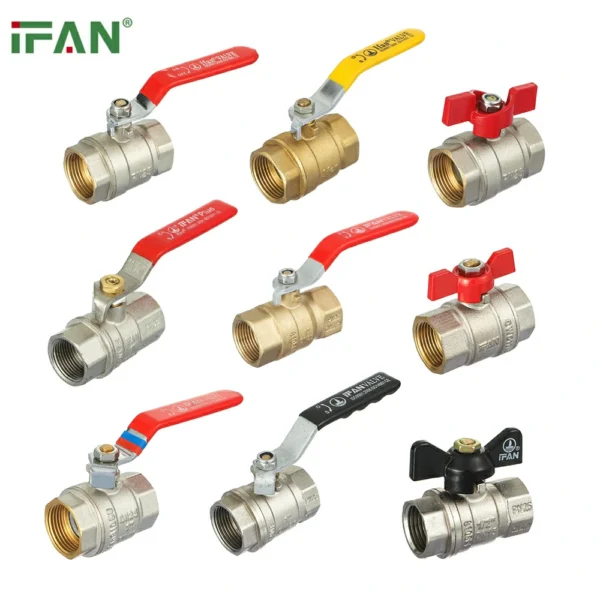

Vanne à boisseau sphérique en laiton à passage intégral

Pour une gestion efficace des fluides dans les applications à haut débit, le type de vanne utilisé joue un rôle crucial pour garantir des performances optimales et une perte de charge minimale. Parmi les différentes options disponibles, la vanne à boisseau sphérique. En laiton à passage intégral se distingue par sa fiabilité et sa polyvalence. Cet article explore les raisons pour lesquelles les vannes à boisseau sphérique. En laiton à passage intégral sont essentielles dans les systèmes à haut débit, leurs principales caractéristiques. Leurs avantages et leurs utilisations courantes dans les tuyauteries industrielles et résidentielles.

Qu’est-ce qu’une vanne à boisseau sphérique en laiton à passage intégral ?

Une vanne à boisseau sphérique est un type de vanne quart de tour qui utilise une bille sphérique percée d’un trou. En son centre pour contrôler le débit de liquide ou de gaz. Lorsque la vanne est ouverte, le trou s’aligne avec la conduite, permettant au fluide de circuler librement. Une rotation de 90 degrés de la poignée fait tourner la bille et bloque complètement le débit.

Le terme « passage intégral » (également appelé « passage intégral ») désigne une conception dont le diamètre intérieur de l’ouverture de la vanne correspond au diamètre intérieur de la conduite raccordée. Cela permet un débit illimité avec une résistance minimale. Ce qui en fait la solution idéale pour les systèmes à haut débit. En revanche, une vanne à passage standard présente un alésage interne plus petit que celui de la conduite, ce qui peut entraîner des chutes de pression et des turbulences.

Le laiton est couramment utilisé comme matériau de choix pour ces vannes en raison de son excellente résistance à la corrosion. De sa durabilité et de son usinabilité. Les vannes en laiton sont également généralement compatibles avec une large gamme de fluides. Notamment l’eau, l’air, l’huile et de nombreux gaz non corrosifs.

Principales caractéristiques des vannes à boisseau sphérique en laiton à passage intégral

Débit illimité : La conception à passage intégral garantit l’absence de rétrécissement du passage. Permettant ainsi l’écoulement d’un volume maximal de fluide avec une perte de charge minimale.
Durabilité : Le laiton offre une excellente résistance à l’usure et à la corrosion. Pe qui rend la vanne adaptée à une utilisation à long terme dans des environnements exigeants.
Fonctionnement étanche : La plupart des vannes à boisseau sphérique en laiton de haute qualité sont équipées de sièges et de joints en PTFE (Téflon), qui offrent une excellente étanchéité et empêchent les fuites, même sous haute pression.
Facilité d’utilisation : D’une simple rotation de la poignée à 90 degrés. Ces vannes permettent une fermeture ou un contrôle du débit rapide et fiable, nécessitant un effort minimal.
Polyvalence : Adaptées à l’eau chaude et froide, à l’air, à l’huile et aux gaz inertes, les vannes à boisseau sphérique en laiton sont utilisées en plomberie. Dans les systèmes CVC, dans les procédés industriels et l’irrigation agricole.
Large gamme de tailles : Les vannes à boisseau sphérique en laiton à passage intégral sont disponibles en différentes tailles, généralement de 6,35 mm à 100 mm. Ce qui les rend adaptables aux systèmes de petite et de grande taille.

Avantages pour les applications à haut débit

Dans les systèmes où les débits élevés sont essentiels, comme les systèmes d’extinction d’incendie. Les boucles de refroidissement industrielles ou les grands réseaux de plomberie, les avantages des vannes à passage intégral en termes de performances sont particulièrement précieux. Voici pourquoi :

Perte de charge réduite : L’alésage interne étant adapté à la conduite. Le fluide circule en douceur et sans obstruction, ce qui minimise les pertes d’énergie dues à la perte de charge.
Rendement système amélioré : Dans les systèmes de pompage, la résistance réduite réduit la charge des pompes. Ce qui se traduit par des économies d’énergie et une réduction des contraintes mécaniques.
Maintenance réduite : Grâce à leur construction robuste et à leur résistance à la corrosion, les vannes en laiton ont généralement une longue durée de vie et nécessitent un entretien minimal.
Facilité d’inspection et de remplacement : Les vannes à boisseau sphérique sont de conception relativement simple. Ce qui facilite leur inspection, leur remplacement ou leur réparation si nécessaire.

Applications courantes

Les vannes à boisseau sphérique en laiton à passage intégral sont utilisées dans divers secteurs en raison de leur fiabilité et de leurs débits élevés. Applications typiques :

Plomberie résidentielle : Pour les conduites d’eau principales, les vannes d’arrêt et les systèmes d’eau chaude.
Installations industrielles : Dans les systèmes de distribution de fluides et de gaz où un volume élevé et une fiabilité élevée sont essentiels. * Systèmes CVC : Pour la régulation de l’eau ou du liquide de refroidissement dans les grands systèmes de chauffage et de climatisation commerciaux.
Agriculture : Dans les systèmes d’irrigation où de grands volumes d’eau doivent être dirigés rapidement et efficacement.
Systèmes à air comprimé : Lorsqu’un débit d’air libre est essentiel au bon fonctionnement des outils et équipements pneumatiques.
