Introduction au système de pression nominale PN

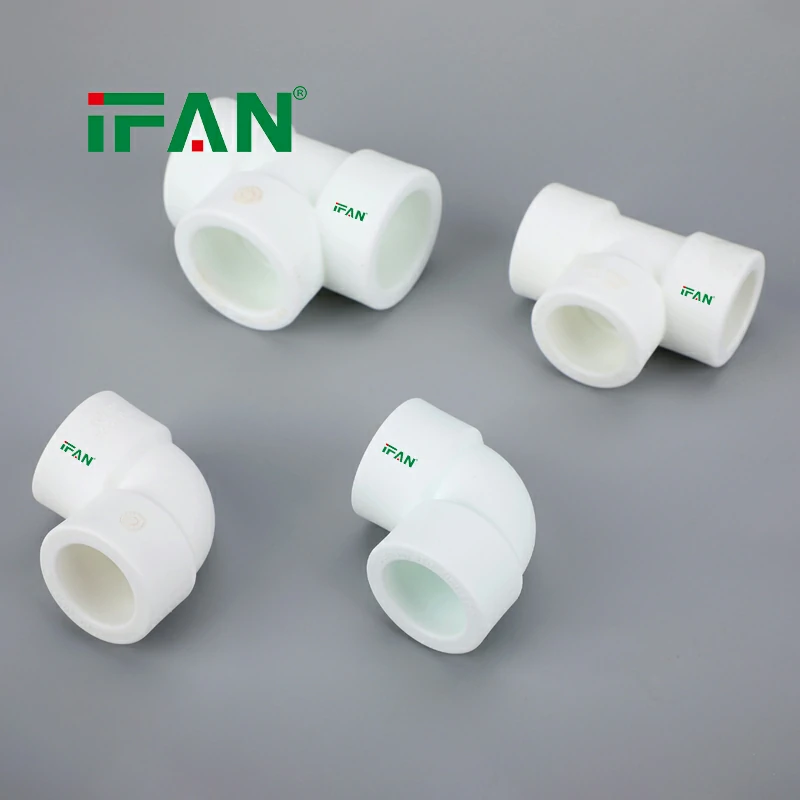

Les raccords de tuyauterie en PPR sont classés selon leur pression nominale, notée PN (Pression Nominale). Cette valeur, exprimée en bars, indique la pression maximale que le raccord peut supporter en service continu à une température de référence de 20°C. Ce système de classification permet aux installateurs de choisir le composant adapté aux exigences de chaque installation.
Les quatre classes PN principales pour les raccords PPR
Les raccords de tuyauterie en PPR sont disponibles en quatre classes de pression nominales standardisées :
| Classe PN | Pression maximale à 20°C | Application typique |
|---|---|---|
| PN10 | 10 bars (1,0 MPa) | Eau froide uniquement, basse pression |
| PN16 | 16 bars (1,6 MPa) | Eau chaude et froide (usage domestique général) |
| PN20 | 20 bars (2,0 MPa) | Eau chaude sous haute pression, chauffage |
| PN25 | 25 bars (2,5 MPa) | Applications industrielles haute pression |
Relation entre PN et épaisseur de paroi (SDR)
La pression nominale est directement liée à l’épaisseur de la paroi du raccord. Le paramètre technique utilisé est le SDR (Standard Dimension Ratio), qui représente le rapport entre le diamètre extérieur et l’épaisseur de la paroi. Plus le SDR est bas, plus la paroi est épaisse et plus la pression nominale est élevée.
| Série | SDR approximatif | Classe PN correspondante |
|---|---|---|
| S5 | SDR 11 | PN10 |
| S4 | SDR 9 | PN12,5 |
| S3,2 | SDR 7,4 | PN16 ou PN20 |
| S2,5 | SDR 6 | PN20 |
| S2 | SDR 5 | PN25 |
La norme ISO 15874-3:2013
La classification des raccords de tuyauterie en PPR est régie par la norme internationale ISO 15874-3:2013 . Cette norme spécifie les caractéristiques des raccords pour les systèmes de canalisations en polypropylène destinés aux installations d’eau chaude et froide à l’intérieur des bâtiments. Elle couvre les raccords à emboîture soudable, les raccords électrosoudables, les raccords mécaniques et les raccords avec inserts incorporés .
Lien entre classe d’application et pression nominale
La norme ISO 15874-3 définit différentes classes d’application qui correspondent à des conditions de service spécifiques. Chaque classe d’application associe une température de service et une durée de fonctionnement, ce qui détermine la pression nominale requise pour le raccord. Les raccords de tuyauterie en PPR doivent être choisis en fonction à la fois de la pression statique du réseau et de la température de l’eau transportée.
Choix du PN selon l’application
| Application | Classe PN recommandée |
|---|---|
| Eau froide (≤ 20°C) d’une maison individuelle | PN10 ou PN16 |
| Eau chaude sanitaire (55-60°C) d’un logement | PN16 ou PN20 |
| Chauffage central (70-80°C) d’un immeuble collectif | PN20 |
| Réseau sous forte pression (industriel) | PN25 |
Évolution des normes AFNOR
La norme française NF EN ISO 15874-3 a été amendée en octobre 2021 (amendement A2) pour mettre à jour les références normatives et préciser les spécifications sur les raccords métalliques . Ces mises à jour garantissent que les raccords de tuyauterie en PPR commercialisés en Europe répondent aux exigences de sécurité les plus récentes.
Interaction température-pression : le déclassement
Les raccords de tuyauterie en PPR voient leur pression admissible diminuer lorsque la température augmente. C’est ce qu’on appelle le déclassement (derating). Par exemple, un raccord PN20 qui supporte 20 bars à 20°C ne supportera plus qu’environ 10 à 12 bars à 70°C. Pour les applications d’eau chaude, il est donc conseillé de surdimensionner la classe PN (choisir PN20 plutôt que PN16).
Raccords métalliques et compatibilité
Lorsque les raccords de tuyauterie en PPR intègrent des inserts métalliques (généralement en laiton), la pression nominale de l’ensemble est déterminée par le composant le moins résistant. Il est donc important de vérifier que l’insert laiton supporte la même pression que le corps PPR, en particulier pour les raccords de transition.
Marquage des raccords
Les raccords de tuyauterie en PPR conformes aux normes portent un marquage indiquant leur classe PN. Ce marquage est généralement gravé ou imprimé sur le corps du raccord. Exemple : “PN20” pour un raccord de classe 20 bars. Ce marquage permet une identification rapide sur le chantier.
Coefficients de sécurité
Les raccords de tuyauterie en PPR sont conçus avec des coefficients de sécurité intégrés. La pression de rupture (burst pressure) est généralement de 3 à 5 fois supérieure à la pression nominale. Ainsi, un raccord PN20 résistera à des pressions de 60 à 100 bars avant de céder, ce qui garantit une marge de sécurité confortable pour les installations standard.
Certifications requises
Pour les installations d’eau potable, les raccords de tuyauterie en PPR doivent être certifiés selon des normes sanitaires comme WRAS (Royaume-Uni), ACS (France) ou NSF/ANSI 61 (Amérique du Nord). Ces certifications garantissent que le matériau est inerte et ne relâche pas de substances nocives dans l’eau, quelle que soit la pression nominale.
Conclusion sur le choix de la pression nominale
Le choix de la pression nominale des raccords de tuyauterie en PPR doit être effectué en tenant compte de la pression statique du réseau, des à-coups de pression (coups de bélier), de la température de service, et de la marge de sécurité souhaitée. Pour la majorité des installations domestiques d’eau chaude sanitaire, un raccord de classe PN16 ou PN20 est parfaitement adapté et offre une longévité supérieure à 50 ans. Pour les applications industrielles ou les réseaux collectifs, les classes PN20 et PN25 sont recommandées.
