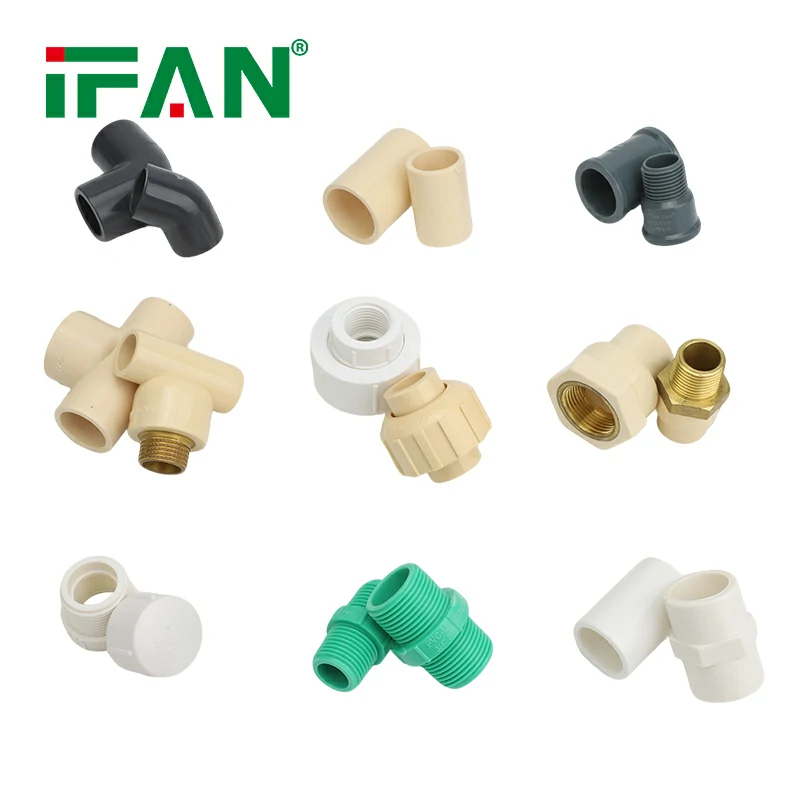

Les raccords du tuyau en PVC sont incontournables pour les installations d’eau, d’évacuation ou d’arrosage. Mais leur efficacité repose aussi sur leurs raccords. Ces pièces assurent l’assemblage, les changements de direction et les connexions. Voici un tour d’horizon des principaux raccords PVC utilisés.
Raccords d’Assemblage Basique
- Manchon (Raccord Droit) : Le plus simple. Il relie deux tuyaux de même diamètre bout à bout, en ligne droite. Essentiel pour prolonger une tuyauterie.
- Réduction : Indispensable pour connecter deux tuyaux de diamètres différents. Existe en version concentrique (axes alignés) ou excentrique (pour éviter les poches d’air dans les écoulements horizontaux).
Raccords pour Changement de Direction
- Coude (Angle) : Permet de modifier la direction de la tuyauterie. Les angles courants sont 90° (virage serré) et 45° (virage plus doux). Cruciaux pour contourner des obstacles.
- Coude à 1/8, 1/4 ou 1/16 : Moins fréquents, ils offrent des angles très précis pour des besoins spécifiques d’installation.
Raccords de Dérivation et Connexion
- Té : Le plus courant pour créer une dérivation. Il permet de connecter un tuyau perpendiculairement à une ligne principale. Disponible en versions “égal” (trois branches même diamètre) ou “réduction” (une ou deux branches de diamètre différent).
- Cross (Croix) : Crée deux dérivations perpendiculaires opposées sur une ligne principale. Utilisé moins souvent que le té, pour des jonctions complexes.
- Y (Branchement) : Souvent utilisé en drainage ou évacuation. Il crée une dérivation à 45° (Y standard) ou 90° (Y droit), favorisant un meilleur écoulement que le té dans ces applications.
Raccords de Fin de Ligne et d’Accès
- Bouchon (Bouchon de Fermeture) : Scelle hermétiquement l’extrémité d’un tuyau ou d’un raccord. Idéal pour stopper provisoirement ou définitivement une ligne.
- Bouchon à Visser : Version du bouchon avec filetage, permettant un accès facile pour le déboucheur ou l’inspection. Très pratique pour la maintenance.
- Bouchon de Nettoyage : Similaire au bouchon à visser, mais avec une tête carrée ou hexagonale pour un serrage/desserrage aisé avec une clé. Spécialement conçu pour les accès de désobstruction.
- Clapet Anti-Retour : N’est pas un raccord d’assemblage à proprement parler, mais se monte entre deux raccords. Il empêche le reflux du fluide dans le sens inverse. Vital pour protéger les pompes ou éviter la contamination.
Raccords pour Connexions Filetées
- Raccord PVC Mâle (Nippe Mâle) : Présente un filetage extérieur. Permet de visser le PVC dans un équipement ou un raccord femelle (métal ou plastique).
- Raccord PVC Femelle (Nippe Femelle) : Présente un filetage intérieur. Permet de visser un équipement ou un tuyau fileté mâle dans le PVC.
- Raccord Union : Un raccord spécial démontable. Composé de trois pièces (deux écrous, un joint central), il permet de déconnecter facilement une section de tuyauterie sans la couper, pour maintenance ou remplacement.
Raccords Spéciaux
- Manchon de Réparation : Un type de manchon plus long, conçu pour réparer une section de tuyau endommagée sans avoir à démonter toute l’installation.
- Raccord à Emboîtement Simple (pour PVC-C ou certains usages) : Ne nécessite pas de colle, utilisé avec des joints toriques pour un assemblage rapide (attention, moins courant pour le PVC-U standard sous pression).
Comment Choisir le Bon Raccord ?
La sélection dépend de plusieurs facteurs :
- L’Application : Eau potable sous pression (PVC pression), évacuation (PVC évacuation), arrosage, drainage… Les normes et pressions diffèrent.
- Le Diamètre (DN) : Choisissez toujours le même diamètre nominal que vos tuyaux, sauf pour les réductions.
- La Pression de Service : Les raccords pression sont plus résistants que ceux pour évacuation gravitaire.
- Le Type d’Assemblage : La plupart des raccords PVC-U s’assemblent par collage avec une colle solvant spécifique. Vérifiez le procédé (soudure, emboîtement simple parfois).
- La Norme : En France/Europe, respectez les normes (ex: NF EN pour l’eau potable).
En Résumé
Le monde des raccords du tuyau en PVC est vaste, mais structuré. Des manchons aux tés, en passant par les coudes et les bouchons filetés, chaque pièce a sa fonction précise dans le “système circulatoire” de votre installation. Comprendre leurs rôles et caractéristiques est fondamental pour concevoir, réparer ou entretenir efficacement toute tuyauterie en PVC. Prenez toujours le temps d’identifier l’application exacte et les spécifications techniques requises avant de choisir vos raccords. Une bonne sélection garantit la longévité et l’étanchéité de votre réseau. Prévoyez toujours quelques raccords supplémentaires lors de vos travaux !
