Introduction à la gamme des raccords PPR
Les raccords de tuyauterie en PPR sont des composants essentiels pour tout système de plomberie moderne. Ils permettent d’assembler, de changer de direction, de diviser ou de fermer les canalisations en polypropylène. La grande variété de formes disponibles répond aux exigences des installations résidentielles, commerciales et industrielles. Leur conception moulée par injection garantit une précision dimensionnelle et une compatibilité parfaite avec les tubes PPR.
Raccords de direction : les coudes
Les coudes sont les raccords les plus fréquemment utilisés. Ils modifient l’orientation du flux dans le réseau. On distingue principalement les coudes à 90°, pour les angles droits serrés (par exemple contourner une poutre), et les coudes à 45°, pour les changements de direction plus progressifs, limitant les pertes de charge. Les raccords de tuyauterie en PPR de ce type sont disponibles en dimensions allant de 20 mm à 110 mm de diamètre.
Raccords de branchement : tés et croix
Le té permet de créer une dérivation à partir d’une canalisation principale. Il dispose d’une entrée et de deux sorties formant un « T ». On trouve des tés égaux (même diamètre sur les trois voies) et des tés réducteurs (la sortie latérale est plus petite). Les croix (ou raccords à quatre voies) sont plus rares et servent à alimenter plusieurs circuits à partir d’un point central, par exemple pour des distributions symétriques.

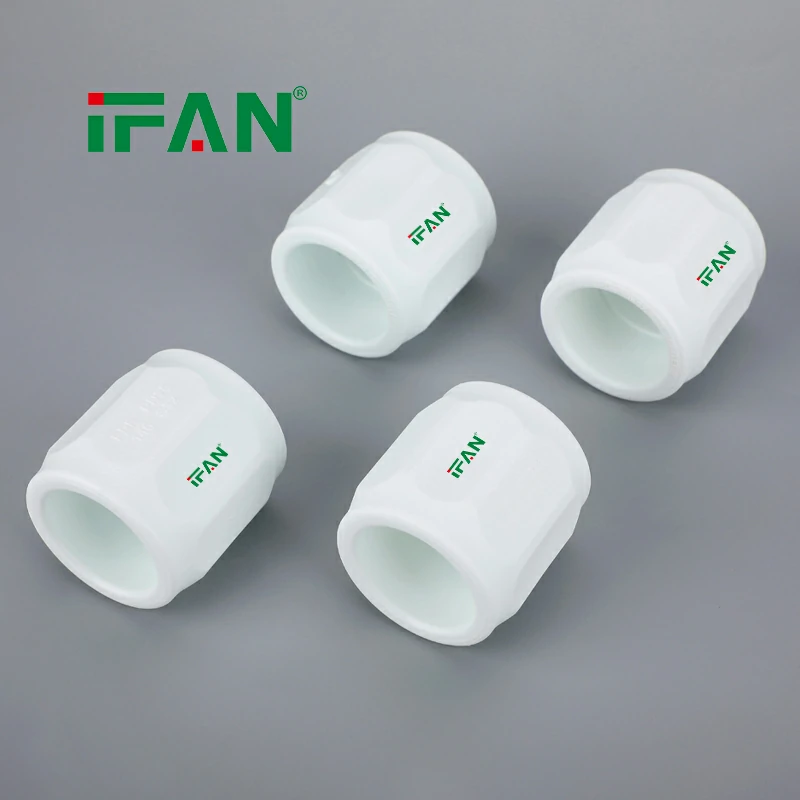

Raccords d’alignement : manchons et réductions
Les manchons (couplings) permettent de rallonger une conduite en reliant deux tubes bout à bout. Les raccords de tuyauterie en PPR de type réducteur servent à connecter des tuyaux de diamètres différents, par exemple une descente principale de 32 mm vers une alimentation de lavabo en 20 mm. Il existe des réducteurs concentriques (pour tuyauteries verticales) et excentriques (pour horizontales).
Raccords de démontage : unions
Les unions sont conçues pour faciliter la maintenance. Contrairement au manchon soudé permanent, une union se compose de trois pièces (deux embouts et un écrou) qui se vissent. Elle permet de désolidariser un équipement (un purgeur, une vanne) sans avoir à couper la canalisation.
Raccords de terminaison : bouchons et capuchons
Les bouchons (end caps) ferment l’extrémité d’une conduite de manière définitive. Ils sont utilisés sur les piquages provisoires ou les extrémités mortes du réseau. Ils assurent l’étanchéité du système en pression (jusqu’à 20 bar ou plus selon la classe PN). Il existe également des capuchons de protection pour les filetages.
Raccords de raccordement aux filetages métalliques
Ces raccords de tuyauterie en PPR sont indispensables pour connecter le plastique à des éléments métalliques. Ils intègrent un insert en laiton. On distingue les embouts femelles (pour visser sur un piquet mâle, comme un mitigeur) et les embouts mâles (pour se visser dans un récepteur femelle, comme une vanne d’arrêt). Ils sont disponibles en dimensions 20×1/2″, 25×3/4″, 32×1″, etc.
Raccords de piquage : colliers de prélèvement
Les colliers de prélèvement (saddle clamps) permettent d’ajouter une petite dérivation sur une canalisation déjà en place. Ils se soudent autour du tube principal. Ce système évite de couper la ligne existante pour y insérer un té, ce qui est très utile lors de travaux de rénovation où l’eau reste en pression ou pour des circuits de pulvérisation.
Vannes intégrées : vannes à boisseau sphérique
Les raccords de tuyauterie en PPR intègrent parfois directement une vanne. La vanne à boisseau sphérique (ball valve) permet de couper manuellement le flux d’eau dans une section du circuit grâce à un levier quart de tour. Ces raccords sont placés stratégiquement (entrée d’un appartement, départ d’une zone sanitaire) pour isoler une partie du bâtiment.
Classes de pression (PN) : PN10, PN16, PN20 et PN25
Les raccords ne sont pas tous identiques en termes de robustesse. Ils sont classés par PN (Pression Nominale). Le PN20 est le standard pour l’eau chaude sanitaire générale. Le PN25 est prévu pour les hautes pressions ou les applications industrielles. En fonction de leur épaisseur de paroi (série S5, S3.2, etc.), les raccords de tuyauterie en PPR supportent des pressions de 10 à 25 bars, sous réserve d’une dégressivité en température (une vanne PN20 ne tiendra plus 20 bars à 90°C).
Tableau récapitulatif des principaux types de raccords
| Catégorie | Types | Fonction principale |
|---|---|---|
| Direction | Coudes 45°, 90° | Changer l’angle du tuyau |
| Branchement | Tés égaux, Tés réducteurs | Diviser le flux (créer une sortie) |
| Alignement | Manchons, Unions | Prolonger ou démonter la ligne droite |
| Adaptation | Réducteurs concentriques/excentriques | Changer de diamètre |
| Fin de ligne | Bouchons | Obstruer l’extrémité d’un tube |
| Métal/Plastique | Embouts laiton mâle/femelle | Connecter à un robinet ou une vanne filetée |
| Contrôle | Vannes à boisseau (robinets) | Ouvrir ou couper le passage de l’eau |
| Piquage | Colliers de prélèvement | Percuter une ligne existante |
Le choix des raccords de tuyauterie en PPR doit se faire en fonction de l’application (eau chaude ou froide), de la pression de service (PN) et de la configuration du réseau. Ces composants, lorsqu’ils sont correctement sélectionnés et installés par fusion, garantissent une étanchéité parfaite pour plusieurs décennies.
